Terminal Service

Terminal Services, é um dos componentes do Microsoft Windows que permite a um utilizador o acesso a informação e programas num computador remoto através de uma ligação de rede.

Terminal Services é uma implementação da Microsoft de computação de Thin  client, onde aplicações do Microsoft Windows, ou mesmo o Ambiente de Trabalho inteiro de um computador ficam acessíveis a um cliente remoto. O cliente pode ser qualquer computador, correndo qualquer Sistema operativo desde que o protocolo de Terminal Services seja suportado.

Na empresa Falcon Music, somente a parte da "DIRETORIA" e "INFORMATICA" terão acesso remoto via terminal service.

A imagem abaixo é referente a parte de Diretivas de Segurança, onde foram implementadas essas regras para somente usuários selecionados terem acesso via Terminal Service.



Para acesso via terminal service na estação de trabalho é necessário ir na aba de "Conexão da Área de Trabalho Remota" e inserir o IP do servidor para ter acesso ao mesmo remotamente e posteriormente fazer o logon no servidor da empresa.

A imagem a seguir é referente a tela de acesso remoto da estação de trabalho com o IP do servidor inserido.

FTP e IIS

FTP significa File Transfer Protocol (Protocolo de Transferência de Arquivos), e é uma forma bastante rápida e versátil de transferir arquivos (também conhecidos como ficheiros), sendo uma das mais usadas na internet.

Desta maneira a equipe Falcon Music usará o FTP para elencar os sites dos sistemas Web desenvolvidos em C# e PHP.

Já o IIS mais propriamente dito (Internet Information Services - Serviços de Informações da Internet) é um recurso do próprio Windows capaz de criar um servidor local com suporte a ASP (Active Server Pages) e ASP.NET, além de outros recursos.

Com ele também é possível criar páginas em HTML dinâmicas, estes dois serviços serão necessários para o total desenvolvimento e publicação na Web, de nossos sistemas em C# e PHP.

A imagem a seguir é referente ao IIS e FTP configurados no servidor da empresa Falcon Music.

DNS

O DNS (Domain Name System - Sistema de Nomes de Domínios) é um sistema de gerenciamento de nomes hierárquico e distribuído operando segundo duas definições:

Examinar e atualizar seu banco de dados.

Resolver nomes de domínios em endereços de rede (IPs).

O servidor DNS traduz nomes para os endereços IP e endereços IP para nomes respectivos, e permitindo a localização de hosts em um domínio determinado. Num sistema livre o serviço é implementado pelo software BIND. Esse serviço geralmente se encontra localizado no servidor DNS primário.

Este serviço facilita a vida do usuário pois, transforma o endereço de IP de um site por exemplo em um nome, ou vice versa.

A imagem abaixo é referente ao DNS instalado e configurado no servidor da empresa Falcon Music.

Para a finalização da configuração deste serviço é necessário ainda fazer a criação de "Zonas" que sao um grupo de DNS em um mesmo domínio. Este passo postaremos em detalhes quando estiver concluído pela equipe Falcon Music.

Aguardem...

DHCP

DHCP é a sigla para Dynamic Host Configuration Protocol. Trata-se de um protocolo utilizado em redes de computadores que permite a estes obterem um endereço IP automaticamente.

Resumidamente, o DHCP opera da seguinte forma:

Um cliente envia um pacote UDP em broadcast (destinado a todas as máquinas) com um pedido DHCP.

Os servidores DHCP que capturarem este pacote irão responder (se o cliente se enquadrar numa série de critérios) com um pacote com configurações onde constará, pelo menos, um endereço IP, uma máscara de rede e outros dados opcionais, como o gateway, servidores de DNS.

O DHCP usa um modelo cliente-servidor, no qual o servidor DHCP mantém o gerenciamento centralizado dos endereços IP usados na rede.

Através disto a equipe Falcon Music, configurou o DHCP, no servidor da empresa, podendo assim distribuir os IPs automáticos para as devidas estações de trabalhos dos usuários da empresa. No conteúdo do DHCP está descrito o IP do servidor, juntamente com o domínio e nome do servidor criado, ambos em execução.

A imagem a seguir é referente ao DHCP instalado no Windows Server 2003 Enterprise Edition SP2 ou seja o servidor da empresa.

Estrutura de Pastas e Implementação de Segurança

Durante o dia 23 de Maio de 2012 a equipe Falcon Music se dedicou no desenvolvimento de praticamente todas as tarefas na área de Redes da empresa.

Através deste e demais Post, traremos a tona todas as atividades que foram desenvolvidas no dia de ontem pela equipe.

A começar pela estrutura de pastas que foi desenvolvida usando os grupos e usuários que estão cadastrados no AD (Active Directory) para tal, foi criada na partição "Dados" no Windows Server 2003, uma pasta "Documentos" sendo que a mesma foi compartilhada para que os usuários possam acessar. Também foi criada a pasta "Sistemas" onde ficarão armazenados os Sistemas WEB em C# e PHP.

A imagem abaixo é referente a esta estrutura de pastas criadas.

Então dentro da pasta documentos, foi criado mais 2 pastas, sendo a pasta "FUNCIONARIOS" e "SISTEMAS". Dentro da primeira pasta estão elencados todos os setores da empresa Falcon Music que foram dividos em grupos através do AD. Já na segunda pasta serão elencados os dois sistemas Desktop, feitos nas linguagens Delphi e WinDev.

A imagem abaixo é referente a esta estrutura de pastas criadas.

Após a criação destas pastas partimos para a divisão de cada grupo feito no AD em pastas, sendo as mesmas elencadas dentro da pasta "FUNCIONARIOS", sendo assim foram criadas as seguites pastas : "CONTABILIDADE", "DIRETORIA", "INFORMATICA", "OUTROS", "RH", "SECRETARIA".

A imagem a seguir é referente a esta estrutura de pastas criadas dentro da pasta "FUNCIONARIOS"

Então dentro de cada pasta dos grupos, foram elecados os usuários pertencentes aos grupos, que foram definidos através do AD.

A imagem a seguir é referente aos usuários do grupo "DIRETORIA".

Criação de RAID no Servidor

Durante a Terça - Feira, a equipe Falcon Music, se dedicou na criação do RAID no servidor da empresa, foi estabelecida a criação de um RAID 1 mais conhecido como espelhamento fazendo com que seja criada uma cópia idêntica do HD em uso, pois caso haja uma falha no disco rígido, com este espelhamento não teremos perda de dados.

A imagem abaixo é referente ao RAID 1 feito pela equipe Falcon Music.

Também foi criado um RAID 5 para gravação de dados, pois desta maneira temos mais velocidade de leitura e gravação, para isso foi necessário a implantação de mais 3 discos rígidos, de mesma capacidade, para assim fazermos a junção dos 3 discos em 1 só, sendo que um destes fica para caso haver alguma falha.

A imagem abaixo é referente ao RAID 5 feito pela equipe Falcon Music.

Grupos e Usuários no AD

Durante a última Quarta - Feira, a equipe Falcon Music, se deteve no cadastros dos usuários e grupos no Active Directory.

Foram definidos os seguites grupos :

- CONTABILIDADE

- DIRETORIA

- INFORMATICA

- OUTROS

- RH

- SECRETARIA

A imagem abaixo é referente aos grupos criados no Active Directory.

Após a criação dos grupos, então foram criados os usuários pertencentes a cada grupo que foi criado anteriormente.

Os usuários criados foram:

- Bianca Anchieta (GRUPO SECRETARIA)

- Djalma Teixeira (GRUPO DIRETORIA)

- Emerson Pettorini (GRUPO DIRETORIA)

- Fernando Schuiler (GRUPO DIRETORIA)

- José Hubner (GRUPO CONTABILIDADE)

- Luísa Guetta (GRUPO RH)

- Marivalda Santos (GRUPO OUTROS)

- Mateus Willers (GRUPO INFORMATICA)

A imagem abaixo é referente aos usuários criados no Active Directory.

Instalação do AD (Active Directory)

Após o desenvolvimento do Nome do Computador e Domínio, a Equipe Falcon Music, se deteve na Instalação do AD, também chamado de Active Directory, que serve para fazer um diretório de usuários.

Assim, de forma genérica, numa rede de larga escala os usuarios e suas respectivas filiais/departamentos são organizados por funções e estruturas, sendo que cada um tem a sua auditoria e restrição aplicadas no servidor. Além de o processamento ficar muito mais centralizado, é mais fácil de se verificar erros e problemas além de todos os usuários serem administrados a partir de um computador.

Desta maneira, a Equipe Falcon Music, realizou a instalação do AD, no Windows Server 2003, e traz a tona todos os passos com uma descrição breve, seguidos de imagens.

Para iniciar é necessário ir no Menu Iniciar e clicar em Executar, e em seguida digital o comando "DCPROMO" e clicar em Ok, como mostra a imagem abaixo.

Então após clicar em Ok, o sistema irá iniciar e irá abrir a a primeira tela de instalação do AD, onde é necessário clicar em Avançar.

Nesta tela é necessário selecionar a opção " Controlador de domínio para um novo domínio, pois anteriormente criamos o domínio "SVRFM" e agora é necessário associar o domínio ao AD.

Então é necessário selecionar a primeira opção para fazer a criação de um Domínio em uma nova floresta, como esta disposto na imagem abaixo.

Na próxima tela precisamos informar o nome do Domínio que foi criado anteriormente, para prosseguir na instalação.

A seguir é necessário informar o nome do NetBIOS do Domínio, que foi gerado logo após de termos feito o Domínio.

Este próximo passo acontecerá somente quando o usuário deixar para configurar o DNS posteriormente, como aconteceu com nossa equipe, então deve-se marcar a opção "Vou Corrigir o problema mais tarde configurando o DNS manualmente (Avançado).

Neste passo é necessário definir uma senha para o modo de restauração dos serviços de diretório, caso aconteço alguma falha no sistema.

Este próximo passo, apenas traz a tona um breve resumo sobre tudo o que foi feito anteriormente para a instalação do AD.

Feito isso chegamos a tela final, onde é necessário clicar em Concluir e o sistema irá Reiniciar.

Após o sistema Reiniciar é necessário verificar se tudo foi feito corretamente, então devemos ao Menu Iniciar, Ferramentas Administrativas e clicar em Usuários e Computadores do Active Directory.

Nome do Computador e Domínio

Durante os últimos dias a equipe Falcon Music se deteve no desenvolvimento do nome do computador, bem como no domínio, no Windows Server 2003.

O nome do computador foi definido como "SVRFM" que significa "Servidor Falcon Music" e o domínio ficou definido como "falconmusic.com.br".

Para o desenvolvimento destes objetivos foram feitos alguns passos que serão elencados aqui através de imagens.

Para iniciar é necessário clicar em Iniciar, Meu Computador e em seguida em Propriedades como mostra a imagem abaixo.

Em seguida é necessário clicar na aba "Nome do computador" em seguida em alterar, para poder inserir o novo nome do computador, como é possível ver na imagem abaixo.

Então após inserir o novo nome do computador, como no caso da nossa Equipe foi definido "SVRFM" é necessário clicar em "Ok" para então o sistema reiniciar e aplicar as novas configurações, como é possível se ver na imagem abaixo

Após reiniciar o sistema, é necessário verificar se as configurações foram totalmente aplicadas, indo novamente a aba "Nome do computador" como mostra a imagem abaixo, com as mudanças efetuadas.

Dicionário de Dados

Um dicionário de dados contém as características lógicas dos dados que serão utilizados nos sistema que estamos programando, incluindo nome, descrição, alias, conteúdo e organização.

Estes dicionários se desenvolvem durante a análise de fluxo de dados e ajuda aos analistas que participam na determinação dos requerimentos do sistema, seu conteúdo também se emprega durante o desenho do projeto.

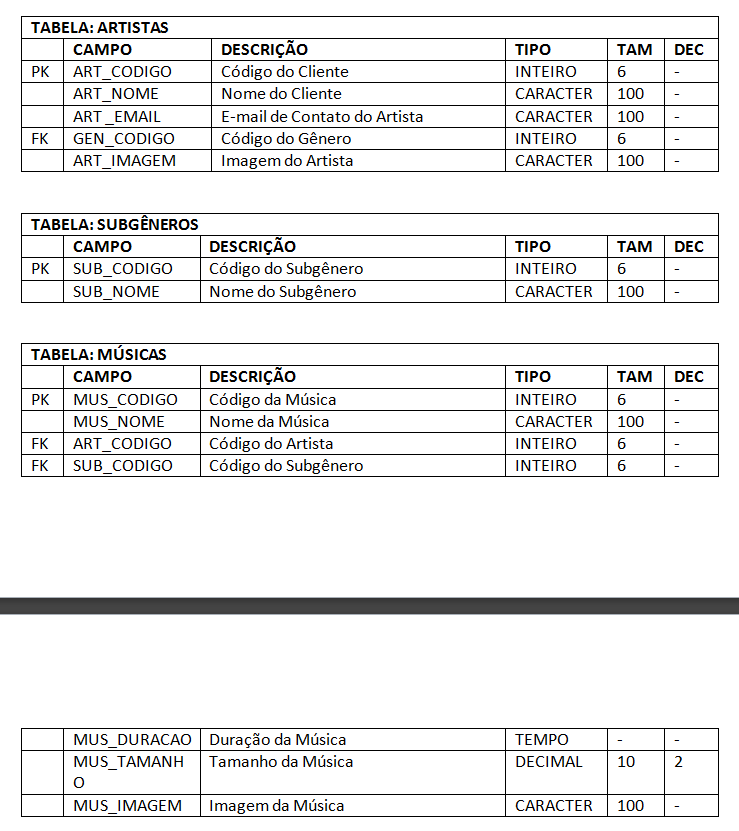

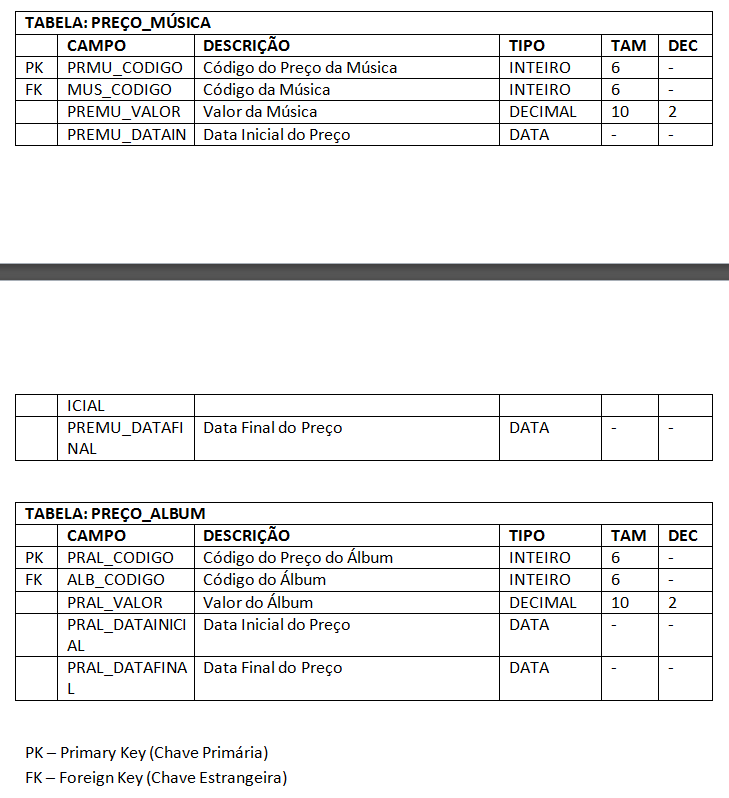

A seguir trazemos a tona algumas imagens do Dicionário de Dados da empresa Falcon Music, que envolve todas as tabelas desenvolvidas com sua devida descrição, feito através do Microsoft Office Word 2010.

Script e Banco de Dados

Após finalizarmos o Modelo E-R então demos continuidade ao Projeto, fazendo a  geração do Script SQL, através do próprio DB Designer 4, para então podermos criar o Banco de Dados em MySQL no "phpMyAdmin", para inserção dos referidos registros. No presente momento foram inseridos dados nas tabelas de "cidades" e "generos"

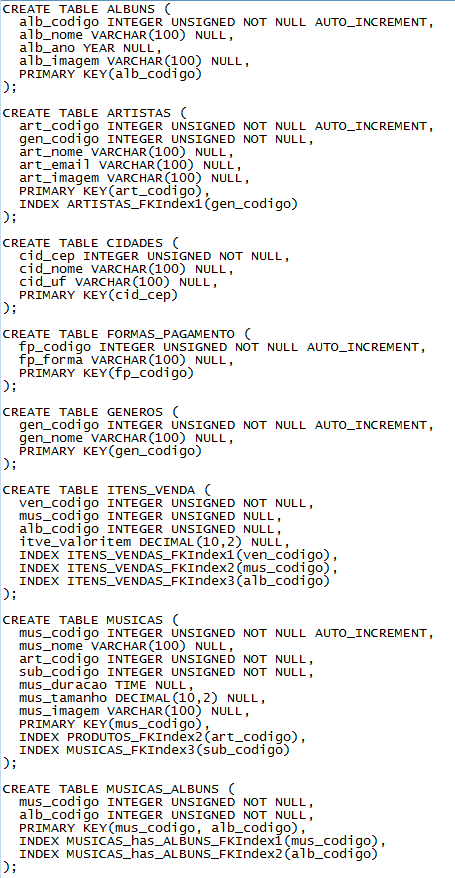

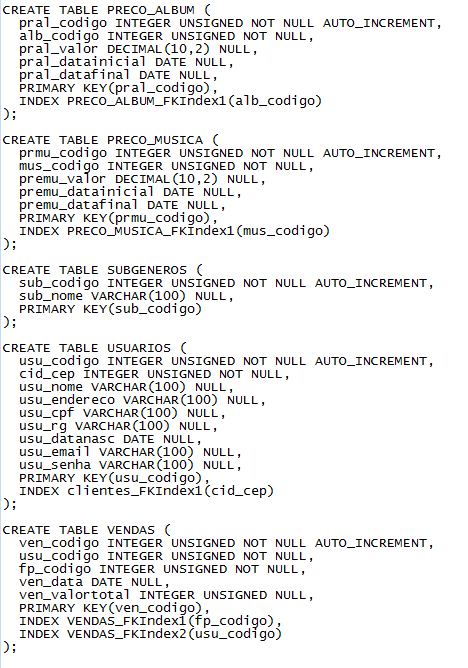

As figuras abaixo são referentes a geração do Script e do Banco de Dados em MySQL criado, através do "phpMyAdmin".

Script:

Banco de Dados

Modelo E-R

Durante as últimas 2 semanas a equipe Falcon Music, se deteve na elaboração do seu Modelo E-R, feito através do DB Designer 4, onde o mesmo passou por diversas modificações, para então chegar no patamar que a empresa buscava.


Nosso Modelo E-R foi desenvolvido para a criação de sistemas gerenciadores de músicas para linguagens C#, Delphi, PHP e WinDev. Contém 13 tabelas nomeadas de :


- albuns


- artistas


- cidades


- formas_pagamento


- generos


- itens_venda


- musicas


- musicas_albuns


- preco_album


- preco_musica


- subgeneros


- usuarios


- vendas


A figura abaixo é referente ao nosso Modelo E-R feito no DB Designer 4 contendo todas as tabelas, após a criação do Modelo, foi exportado o Script para a criação do Banco de Dados, falaremos disso no próximo post.
